应用领域：
本系列试验电源是电容器生产和使用厂商的专用例试设备，用于电容器作纹波电流耐久性寿命试验。它可模仿电容器的实际工作条件，以测定一组被测电容器的使用寿命数值，为电容器制造厂商提供了产品可靠性设计的确切参数，同时，也为使用电容器的用户提供了产品的真实质量依据。
技术指标：
|
DC1000V1A AC50V10A*6-11路产 品 主 要 技 术 指 标 |
|
|
输入输出 |
输入：交流单相220V±10% 50Hz±10% 输出：交直流叠加输出，由三个端子引出， 输出直流最高电压电流值：同产品规格 单边输出交流最高电压电流值：同产品规格 |
|
（一）直流部分 |
|
|
1、稳压精度 |
源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率） 时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率） 温漂：≤0.03%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率） 负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率） |
|
2、纹波（r.m.s） |
≤0.01% +10mV（80%~100%额定输出时测量 ） |
|
3、输出电压调节范围 |
近似0~额定电压值连续可调 |
|
4、自动计时范围 |
1~9999小时 |
|
5、输出电压设定 |
触摸屏设定，远程485通信设定 |
|
6、保护方式 |
过压、过流自动保护 |
|
7、短路报警 |
允许短路并声音报警 |
|
8、工作方式 |
长期满负荷连续工作 |
|
9、输出电压电流显示方式 |
触摸屏显示 |
|
10、输出电压电流显示分辨率 |
0.1V；1mA |
|
11、整机电压、电流表误差 |
≤±1%±1个字（计量范围10％~100％额定值） |
|
12、整机时间表误差 |
≤±0.01% |
|
（二）交流部分 |
|
|
1、输出电压调节范围 |
1%~额定电压值连续可调 |
|
2、输出电流调节范围 |
1%~额定电流值连续可调 |
|
3、输出波形 |
正弦波（失真度≤5%，满功率输出功率时测量） |
|
4、输出频率 |
40Hz~10kHz连续可调（频率误差≤±0.1%） |
|
5、输出电压电流显示方式 |
触摸屏显示 |
|
6、输出电压电流显示分辨率 |
0.1V；0.1A（均显示有效值） |
|
7、输出电压电流设定方式 |
触摸屏设定 / 远程485通信设定 |
|
8、整机电压、电流表误差 |
≤±1.5%±2个字（计量范围10％~100％额定值） |
|
9、通信方式 |
485通信（标配） |
|
10、保护方式 |
过压、过流自动保护 |
|
11、工作方式 |
长期满负荷连续工作 |
|
12、电源适用负载特性 |
容性负载 |
|
13、环境条件 |
使用场所：仅在室内使用 温 度：-20℃～50℃ 空气湿度：≤90% |
|
14、发货配件 |
企业标配（保险丝、易损件等） |
|
15、备注 |
烘箱一体机测三参数（容量、ESR、漏电流）属于选配功能 |
|

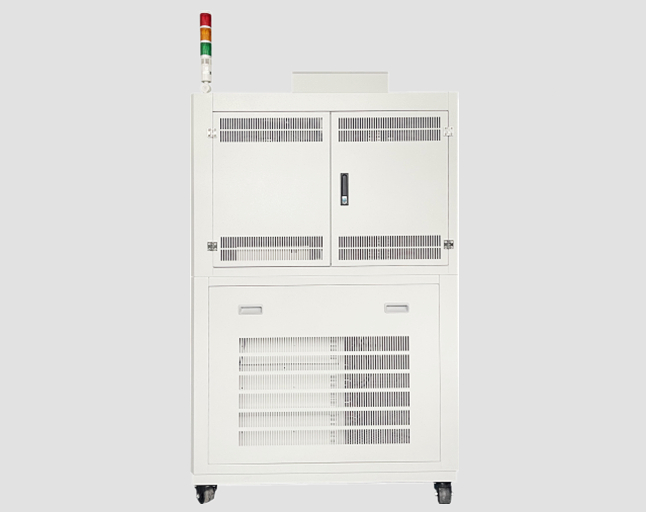

产品外观和尺寸：宽1100mm*高2030mm*深1150mm； 烘箱内尺寸：宽550mm*高600mm*深560mm |
|
均流纹波电源测试产品与市场现有同类型产品对比
|
|
恒诺智造 |
市场同类型产品 |
产品优势 |
|
一、产品系列对比 |
产品选择多样化，可以提供单台不带烘箱、多台不带烘箱、烘箱一体机、烘箱一体机测三参数（容量、ESR、漏电流），客户可以自行选择。 |
选择少，相应功能基本没有
|
智能化程度更高，试验过程更方便 |
|
二、产品性能对比 |
直流电压、电流对比：范围更大，充电速度更快（0-1000V，电流0-1A）。 |
电压等级相对低800V0.2A |
电容耐压测试范围更宽 |
|
交流电压电流对比：试验纹波电流更大，测试容量范围更宽（每路电流最大可至10A）。 |
功率小，电压最高30V，最大电流不超过5A，测试容量范围小， |
纹波电流更大 |
|
|
纹波功率对比：恒诺每对电容可提供AC100V10A纹波功率，每条夹具11组电容，合计功率11000W |
市场同类均流纹波产品每对电容可提供AC60V5A纹波功率，每条夹具11组电容，合计功率3300W |
更大的纹波输出功率 |
|
|
试验频率范围对比：试验频率范围更宽（40Hz-10KHz），满足客户的各种频率应用测试要求。 |
市场同类产品输出频率为100Hz-1KHz，（50Hz~100Hz震荡） |
更宽的测试频率 |
|
|
设备耗电量对比：恒诺均流纹波电源采用优化算法PFC电路设计，AC220V输入功率因数＞0.98；交流主电路采用被测电容能量储存再复用技术，当测试电容纹波输出100V10A即1kW输出，实测电网输入功率仅0.1kW不到，储能复用技术加上高效PFC功率因数校正设计，大大节约了设备的运行用电成本。 |
常规均流纹波电源功率因数0.5～0.6，未采用储能复用技术的电源会导致设备输入线功率大。 |
绿色节能 |
|
|
技术开发能力对比：恒诺拥有强大的技术服务团队，可最短时间内满足客户后期产品的各种功能需求开发 |
市场同行技术更新迭代缓慢，客户新技术要求满足率低，技术力量相对薄弱 |
新产品开发能力强而快 |
|
|
试验连续性对比：试验连续性对比：恒诺均流纹波产品每组电容电压电流互不影响，单组电容出现异常 可在线单独切断，无需停机。确保试验的连续性。 |
常规均流产品单组电容异常，会直接影响其它组电容电压电流，然后需要停机切断异常组电容，再重新启动电源继续老化其它组电容；影响试验的连续性。 |
试验连续性有保障 |
|
|
试验灵活性对比：恒诺均流纹波产品每路电源可带12组电容，电源内部集成2个直流电压源，每6组电容可独立设置直流耐压值，每组电容可独立设置交流纹波电压、电流、频率值，使用配置更灵活，适应各种试验分配需求。 |
目前市场同类型产品只有一个直流输出，并且每组被测电容不可独立设置交流纹波电压、电流、频率值，限制了电源产品使用多样性和效率。 |
试验灵活性好，客户可以按需求进行对比试验 |
